ПОГРУЖНЫЕ СКВАЖИННЫЕ И КОЛОДЕЗНЫЕ НАСОСЫ

Если уровень залегания воды ниже 8 метров, или качество воды на этом уровне не устраивает, то стоит рассмотреть варианты с применением погружных скважинных или колодезных насосов.

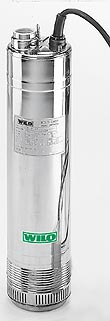

Колодезный насос WILO TWU 5
Колодезный насос
WILO TWU 5

По сравнению с насосной станцией, выбор, установка и подключение скважинного насоса дело гораздо более сложное и серьезное. При этом и цены на качественные западноевропейские скважинные насосы в 2 - 3 раза выше стоимости насосной станции. И это еще без учета затрат на монтаж и на бурение. Высокая стоимость этого типа насосов обусловлена тем, что они при собственном маленьком диаметре должны обеспечивать высокий напор. Для решения такой технически сложной задачи конструкторам приходится прибегать к сложным техническим решениям, например, создавать многоступенчатую систему всасывания, что естественно приводит к удорожанию аппарата.

Основное отличие колодезного насоса от скважинного в том, что он имеет внутреннюю рубашку охлаждения двигателя и поэтому может быть помещен в колодец или скважину большого диаметра. Колодезные, как и скважинные насосы, имеют форму цилиндра, но имеют больший диаметр, что позволяет им эффективнее использовать возможности двигателя. Такие насосы отличаются повышенной производительностью и меньшей стоимостью при той же потребляемой мощности и напоре, что и у скважинных насосов. В отличие от колодезного, охлаждение электродвигателя скважинного насоса осуществляется потоком поднимаемой воды. Поэтому для каждого скважинного насоса в технической документации обязательно указывается минимально допустимая скорость движения воды. Вот почему при использовании скважинных насосов так важен диаметр скважины, который не может быть значительно больше диаметра насоса.


Для выбора скважинного насоса существует достаточно простая формула, по которой можно ориентировочно определить требуемый напор насоса:

Hтреб. = Hдин. + Hдома + Hнап. + 20%,

где:
Hтреб. - требуемый напор, м,
Hдин. - расстояние от поверхности земли до уровня воды в скважине после включении насоса (обычно уровень воды при включении насоса падает на 3-8м), м,
Hдома - расстояние от поверхности земли до верхней отметки подъема воды,
Hнап. - давление, обеспечивающее напор в системе водоснабжения (обычно 1 - 3 атм., т.е. 10 - 30 метров водяного столба), м.

20% прибавляется для учета сопротивления в трубопроводе. Эта цифра очень ориентировочная, и она очень сильно зависит от расстояния от дома до скважины.

Скважинные насосы Grundfos SQ
Скважинные насосы
Grundfos SQ

Рассмотрим выбор насоса на простом примере. Допустим, заданы следующие условия: необходимое количество воды - 2 м3/час, динамический уровень воды - 61м, а самая верхняя точка водоразбора находится на третьем этаже (высота этажа 3м).

Тогда получаем:

Hтреб. = (61+6+30) х 1,2 = 116,4 м

Далее берутся характеристики насосов и по графику, связывающему напор и расход, подбирается ближайшая к требуемым параметрам (расход 2 м3/час и напор 116,4 м) марка насоса.

Может возникнуть и ситуация, когда надо подобрать насос под уже имеющуюся скважину. В этом случае минимально допустимый диаметр насоса можно рассчитать по формуле:

формула расчета минимально допустимый диаметра насоса

где

D (насоса) - минимальный внутренний диаметр электродвигателя скважинного насоса,
D (скважины) - диаметр скважины,
Q - расчетный расход насоса,
V - минимально допустимая скорость воды на поверхности электродвигателя.

Значительно расширяет область применения скважинного насоса возможность его горизонтального монтажа. В тех случаях, когда забор воды осуществляется из озера или реки, которые находятся на значительном удалении от дома, и требуется большой напор, можно применить скважинный насос, поместив его предварительно в охлаждающий кожух.

Максимально допустимый диаметр этого кожуха вычисляется по следующей формуле:

формула расчета максимально допустимого диаметра кожуха насоса

Кроме того, насос должен быть закреплен вдоль оси кожуха, и ни в коем случае не касался его стенок, так как в этом случае нарушится охлаждение электродвигателя.

Как для насосных станций, так и для скважинных насосов очень важна их защита от "сухого хода". "Сухой ход" возникает в ситуации, когда уровень воды в колодце или скважине падает ниже критического и всасывающий патрубок (шланг) оказывается выше этого уровня. Как результат - выход насоса из строя. Для предотвращения "сухого хода" могут быть использованы схемы с установкой поплавка или датчиков уровня, сигнализирующих о падении уровня воды ниже требуемого значения. Еще одним способом защиты насоса от "сухого хода" является устройство, контролирующее прохождение воды через насос. Есть вода - насос работает, как только движение воды прекращается, это устройство останавливает его работу.
